Akademia produktowa PEREKO · 01

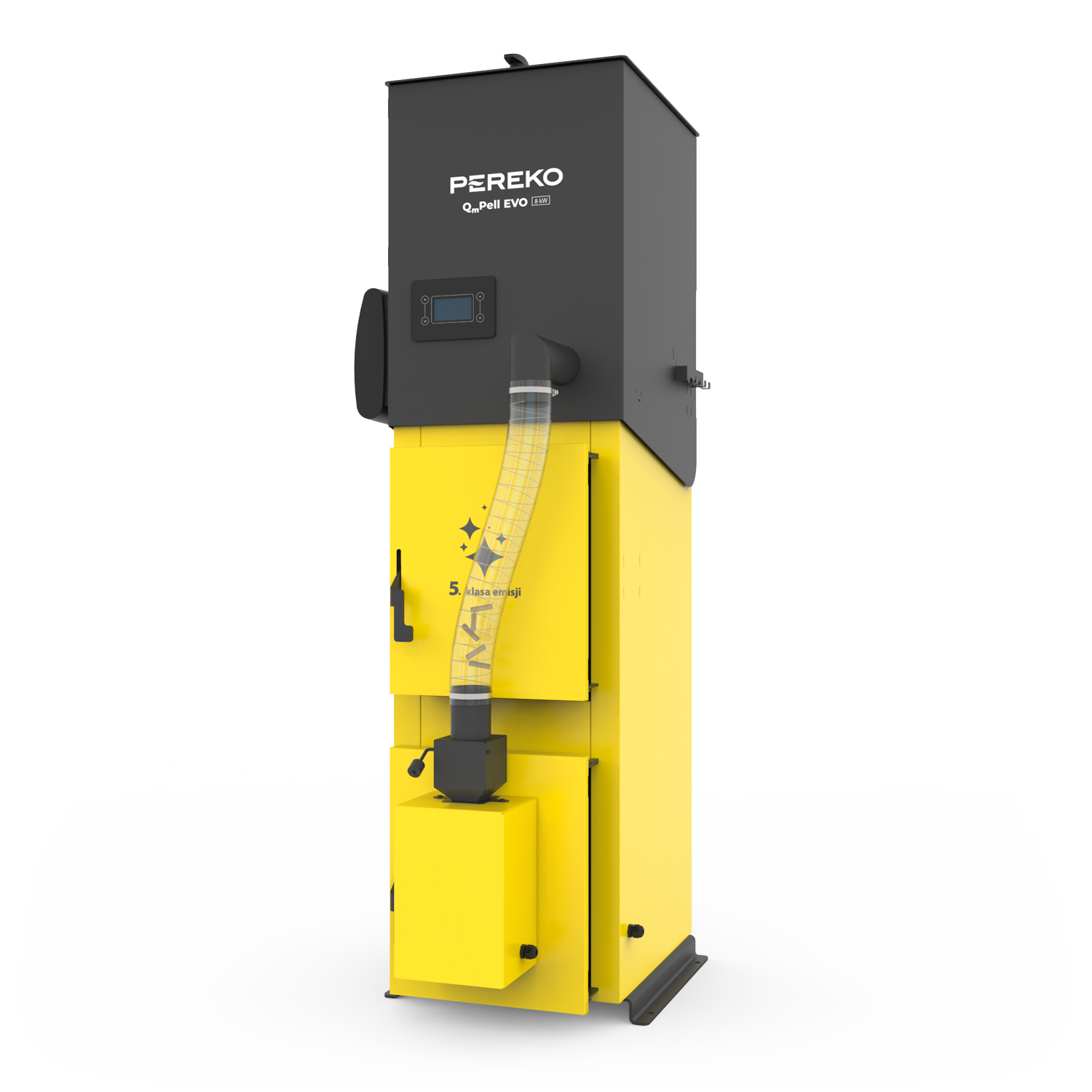

QMPELL EVO
Kompaktowy kocioł na pellet
Sprawdzona seria PEREKO, obecna na rynku od 2023 roku, przeznaczona do automatycznego spalania pelletu drzewnego. QMPELL EVO łączy prostą i niezawodną konstrukcję z kompaktowymi gabarytami, wygodną automatyką oraz trzema wariantami mocy dopasowanymi do różnych potrzeb budynku.
Sprawdzona seria PEREKO od 2023 roku
8 / 12 / 18 kWtrzy warianty mocy w jednej serii
5. klasa + Ecodesignparametry potwierdzone badaniami
Lista ZUMurządzenie kwalifikowane w wykazie
Baza EPRELprodukt zarejestrowany w europejskiej bazie
Klasa energetyczna A+w całym typoszeregu QMPELL EVO
Pozycjonowanie produktuProsty, kompaktowy i sprawdzony kocioł pelletowyModel 8 kW ma zintegrowany zasobnik nad komorą spalania, a warianty 12 i 18 kW współpracują z zewnętrznym koszem zasypowym 180 l.
01Poznaj QMPELL EVO
Jedna seria. Dwa układy konstrukcyjne.8 kW — konstrukcja słupkowa ze zintegrowanym zasobnikiem. 12 i 18 kW — kocioł z bocznym zasobnikiem pelletu 180 l.
Idea konstrukcji i automatyka · 02
Jedna technologia.
Dwa układy kotła.
QMPELL EVO w całej serii pracuje automatycznie na pellecie drzewnym, ale sposób zabudowy zależy od mocy. Wersja 8 kW stawia na maksymalną kompaktowość, a modele 12 i 18 kW wykorzystują zewnętrzny kosz zasypowy, zwiększając zapas paliwa i swobodę ustawienia urządzenia.
8 kW — WYKONANIE SŁUPKOWE
Zasobnik pelletu o pojemności 60 l znajduje się nad komorą spalania. Cały układ mieści się w jednej zwartej bryle, dzięki czemu kocioł dobrze sprawdza się w niewielkich kotłowniach.
12 I 18 kW — KOSZ BOCZNY 180 l
Zewnętrzny zasobnik pelletu zwiększa zapas paliwa i tworzy klasyczny układ kotła z bocznym koszem. Konstrukcja pozostaje prosta w obsłudze i zapewnia wygodny dostęp do uzupełniania pelletu.
PALNIK PELLETOWY — UKŁAD ZRZUTOWY
Pellet jest pobierany z zasobnika przez napędzaną rurę podającą i automatycznie trafia do części palnikowej. Palnik wykonano z wysokiej jakości stali, a jego konstrukcja ułatwia czyszczenie.
Co warto podkreślić klientowi?
8 kW oszczędza miejsce dzięki zintegrowanemu zasobnikowi
12 i 18 kW oferują 180 l zapasu pelletu w koszu bocznym
podawanie paliwa i prowadzenie spalania odbywa się automatycznie
02Dwa układy w praktyce
Najważniejsza różnica: sposób zabudowy zasobnikaTa sama idea automatycznego spalania pelletu — w 8 kW w kompaktowej konstrukcji słupkowej, a w 12 i 18 kW z bocznym koszem 180 l.
Budowa i kluczowe podzespoły · 03

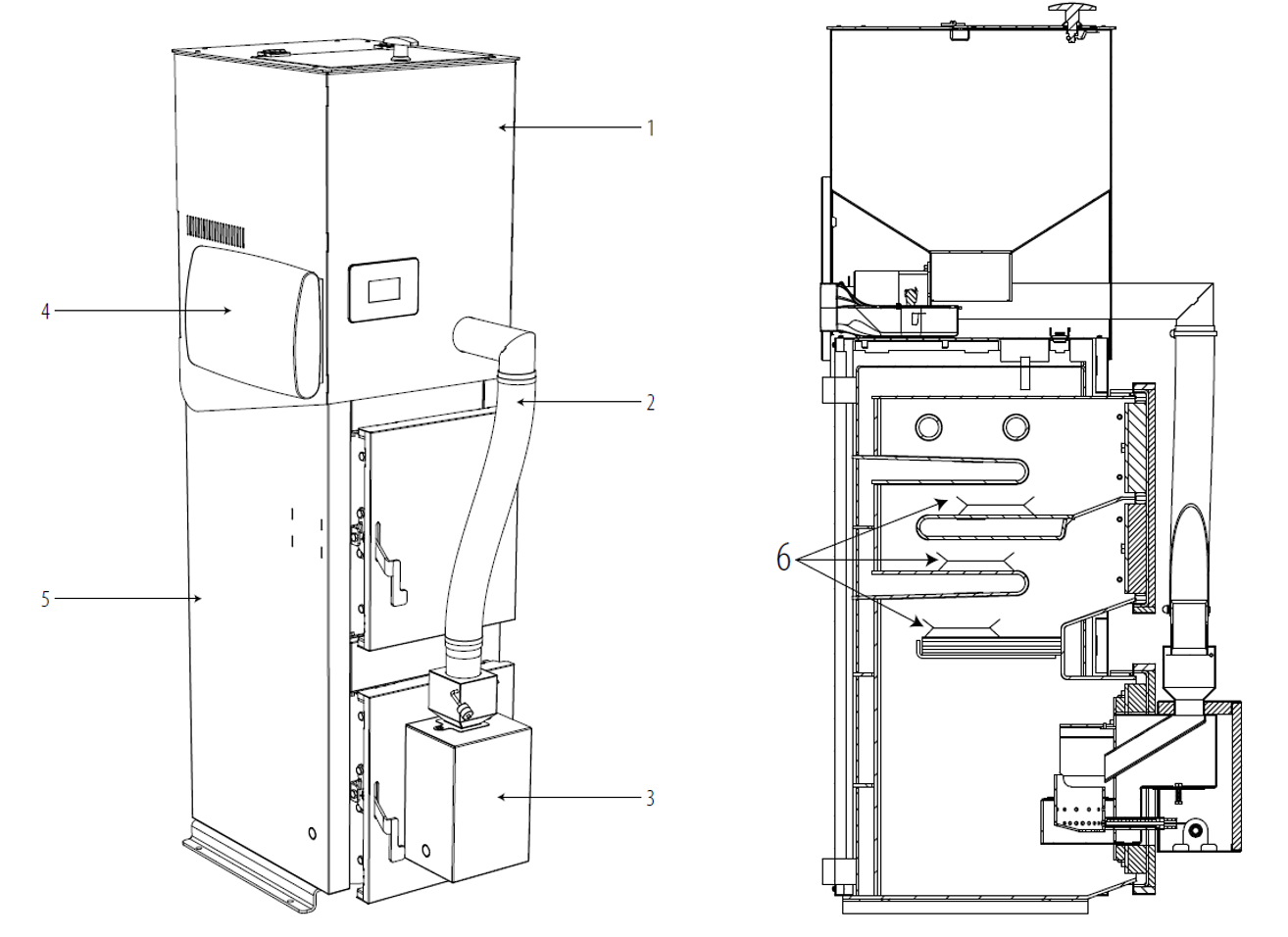

Budowa
QMPELL EVO
Wszystkie warianty QMPELL EVO wykorzystują ten sam rdzeń technologiczny: stalowy korpus wodny z wymiennikiem, automatyczny zespół podawania pelletu z palnikiem, sterownik oraz zawirowacze wspomagające odbiór ciepła. Różnice między mocami dotyczą przede wszystkim sposobu zabudowy zasobnika i dostępu serwisowego.
Korpus wodny, płaszcz i wymiennikPłaszcz wodny wykonano ze stali P265GH. Panele izolacyjne wyłożone wełną mineralną ograniczają straty cieplne, a zawirowacze są wskazane w dokumentacji jako elementy układu wymiennika.
Drzwiczki i dostęp serwisowyGórne drzwiczki służą do czyszczenia, a dolne mieszczą palnik pelletowy i umożliwiają usuwanie popiołu. Wariant 18 kW ma dodatkowe drzwiczki wyczystne ułatwiające czyszczenie górnej części wymiennika.
Podajnik i palnik pelletowyNapędzana rura ze skrętką transportującą pobiera pellet z zasobnika i automatycznie podaje go do palnika zamontowanego w dolnych drzwiczkach. W 12 i 18 kW układ obejmuje także elastyczną rurę między koszem a podajnikiem.
Sterownik i bezpieczeństwo pracySterownik mikroprocesorowy pozwala programować temperaturę pracy kotła i kontroluje układ automatycznego podawania paliwa. Układ przewiduje awaryjne wyłączenie kotła po przekroczeniu temperatury wody 95°C.
Badania i potwierdzenie parametrów · 04
Od produktu
do potwierdzonej jakości
Typoszereg QMPELL EVO 8 / 12 / 18 kW został przebadany przez Zakłady Badań i Atestacji ZETOM w Katowicach. Dla każdego wariantu mocy wydano osobne zaświadczenie potwierdzające parametry kotła, Klasę 5 oraz klasę efektywności energetycznej A+.
8 kW · WG/2023/780Kodrębne zaświadczenie ZETOM dla wariantu 8 kW
12 kW · WG/2023/779Kodrębne zaświadczenie ZETOM dla wariantu 12 kW
18 kW · WG/2023/257Kodrębne zaświadczenie ZETOM dla wariantu 18 kW
Klasa 5potwierdzona dla wszystkich trzech mocy
89,89–92,61%sprawność cieplna przy mocy nominalnej w zależności od wariantu
Klasa energetyczna A+potwierdzona w zaświadczeniach ZETOM
Zakłady Badań i Atestacji „ZETOM”Akredytowane Laboratorium Badawcze nr AB024Katowice · badania kotłów QMPELL EVO 8 / 12 / 18 kW
04Badania i dokumentacja
ZETOM · BADANIA AKREDYTOWANE
Klasa 5
Klasa 5
+ Ecodesign
Parametry typoszeregu zostały potwierdzone badaniami, a urządzenia QMPELL EVO są ujęte na Liście ZUM.
Konstrukcja i ergonomia · 05
Przemyślana konstrukcja,
dopasowana do kotłowni
Projektując QMPELL EVO skupiliśmy się na kompaktowych gabarytach, łatwiejszym transporcie i ustawieniu urządzenia, wygodnym dostępie serwisowym oraz odpowiednim zapasie pelletu. Dlatego wersja 8 kW ma konstrukcję słupkową ze zintegrowanym zasobnikiem, a modele 12 i 18 kW otrzymały duży kosz boczny 180 l.
8 kW · kompaktowa wersja słupkowa450 mm szerokości korpusu i 180 kg masy bez wody ułatwiają transport oraz ustawienie w małej kotłowni.
12 / 18 kW · kosz boczny 180 lDuży zewnętrzny zasobnik zapewnia większy zapas paliwa i wygodny dostęp podczas uzupełniania pelletu.
Około 2,5 worka · 8 kWZasobnik 60 l odpowiada orientacyjnie ok. 37–40 kg pelletu, czyli około 2,5 standardowego worka po 15 kg.
Około 7–8 worków · 12 / 18 kWKosz 180 l mieści orientacyjnie ok. 110–120 kg pelletu. Rzeczywista masa zależy od gęstości nasypowej paliwa.
Założenie projektowe PEREKO
Maksimum funkcjonalności przy możliwie prostym i kompaktowym układzie
Trzy moce wykorzystują tę samą ideę automatycznego spalania pelletu, ale różnią się formą zabudowy tak, aby dopasować urządzenie do zapotrzebowania budynku i dostępnej przestrzeni.
05Projektowanie serii
PROJEKT PEREKO · MAŁE GABARYTY
Kompaktowa bryła.
Kompaktowa bryła.
Łatwiejszy montaż.
Wersja 8 kW została zaprojektowana jako smukły kocioł słupkowy, który łatwiej wnieść, ustawić i dopasować do ograniczonej przestrzeni kotłowni.
8 kW60 l · 180 kg
12 / 18 kWkosz boczny 180 l
Zapas pelletuok. 2,5 / 7–8 worków
Wymiary montażowe · 06
Wymiary i gabaryty
QMPELL EVO 8 / 12 / 18 kW
Typoszereg QMPELL EVO występuje w dwóch układach konstrukcyjnych, dlatego gabaryty zależą od mocy. Poniższa tabela pozwala szybko porównać najważniejsze wymiary wersji 8, 12 i 18 kW oraz przygotować odpowiednią przestrzeń w kotłowni.
| Parametr | Jedn. | Model | ||
|---|---|---|---|---|
| 8 kW | 12 kW | 18 kW | ||
| D | mm | Ø 80 | Ø 80 | Ø 80 |
| L1 | mm | 676 | 677 | 677 |
| L2 | mm | — | 1036 | 1036 |
| L | mm | 454 | 454 | 454 |
| H | mm | 1522 | 1385 | 1385 |
| H1 | mm | 1016 | 1126 | 1366 |
| H2 | mm | 880 | 1016 | 1262 |
| H3 | mm | 80 | 880 | 1125 |
| H4 | mm | — | 80 | 80 |
| S | mm | 450 | 500 | 500 |
| S1 | mm | 539 | 535 | 535 |
| S2 | mm | — | 1047 | 1047 |
Wymiary zgodne z dokumentacją techniczną QMPELL EVO. Symbol „—” oznacza, że dany wymiar nie dotyczy wskazanego wariantu.
06Rysunki techniczne
DOKUMENTACJA TECHNICZNA

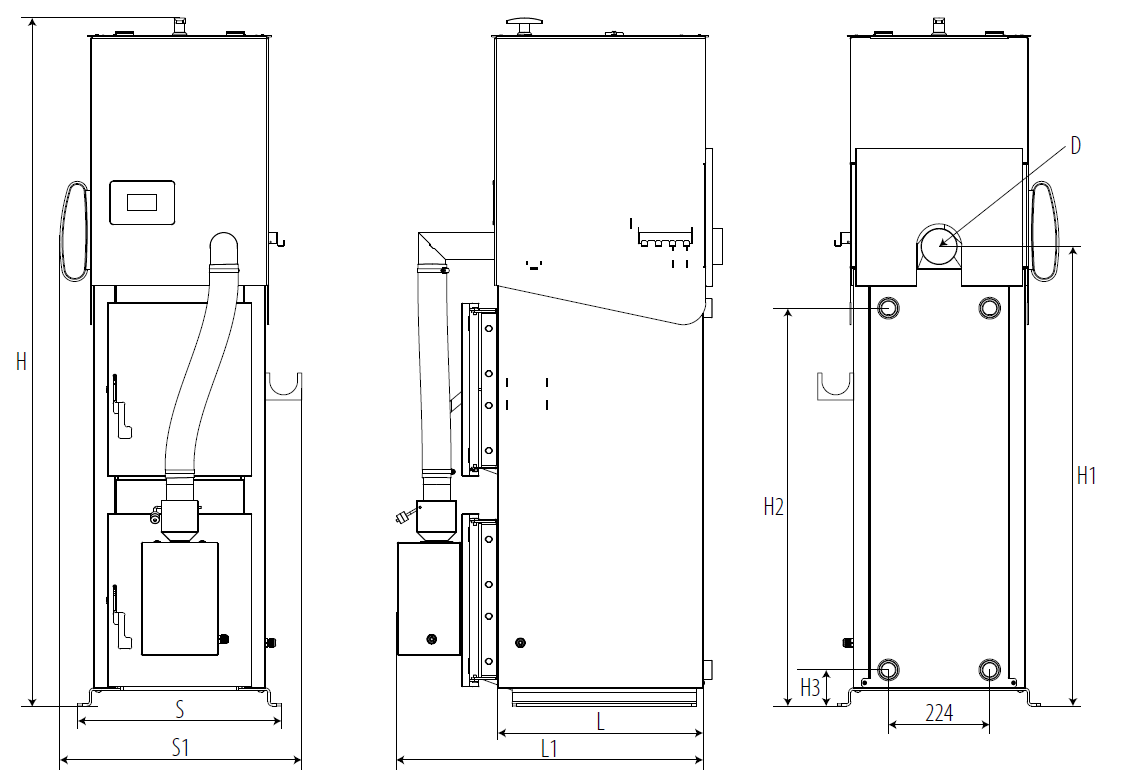

8 kW · przód, bok i tył
Dane techniczne · 07
Parametry techniczno-
eksploatacyjne
Najważniejsze parametry QMPELL EVO 8 / 12 / 18 kW zebrane w jednym miejscu. Tabela pozwala szybko porównać trzy warianty mocy oraz sprawdzić dane istotne przy doborze, montażu i późniejszej eksploatacji kotła.
8 / 12 / 18 kWtrzy warianty mocy w jednej serii
60 / 180 / 180 lpojemność zasobnika pelletu
35 / 38 / 51 lpojemność wodna kotła
180 / 241 / 281 kgmasa kotła bez wody
Źródło danychDokumentacja techniczna QMPELL EVO 8 / 12 / 18 kWParametry instalacyjne i eksploatacyjne należy zawsze weryfikować z aktualną dokumentacją urządzenia.
07Parametry techniczne
PARAMETRJEDN.8 kW12 kW18 kW
Paliwo podstawowe—pellet A1pellet A1pellet A1
Nominalna moc cieplnakW81218
Zakres mocy cieplnejkW1,9–8,33,2–12,24,6–18,1
Powierzchnia ogrzewanych pomieszczeń*m²130160240
Pojemność zasypowa koszal60180180
Pojemność wodna kotłal353851
Maks. ciśnienie roboczebar222
Min. ciąg kominowymbar0,20,20,2
Zużycie pelletu przy mocy nominalnejkg/h1,892,793,82
Stałopalnośćh204230
Masa kotła bez wodykg180241281
Sprawność cieplna nom. / min.%89,89 / 89,2991,27 / 90,9688,26 / 87,73
Temp. spalin nom. / min.°C116,01 / 74,54113,59 / 74,86122,1 / 61,7
Opory przepływu ΔT=10K / 20Kmbar4,76 / 1,895,6 / 1,9312,12 / 6,93
Moc pobierana przy 100% obciążeniaW172328
Klasa energetyczna—A+A+A+
20 / 42 / 30 hstałopalność 8 / 12 / 18 kW
2 barmaks. ciśnienie robocze
Pobierz DTRpełna dokumentacja urządzenia
Automatyka i sterowanie · 08

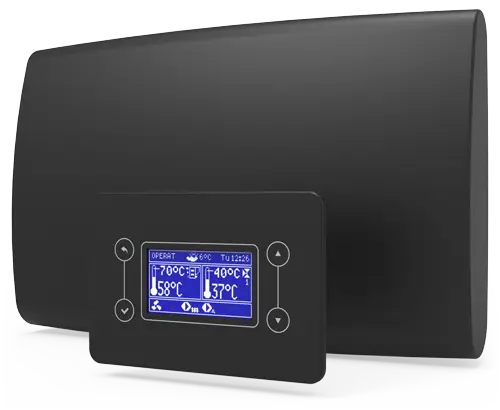

Sterownik
ecoMAXX 920P1 TOUCH
QMPELL EVO jest kotłem pracującym wyłącznie na pellecie drzewnym, dlatego sterownik odpowiada za cały automatyczny cykl spalania: od podania paliwa i rozpalenia, przez modulację mocy, aż po wygaszenie. Dla instalatora oznacza to rozbudowaną konfigurację i diagnostykę, a dla użytkownika — wygodną, możliwie bezobsługową pracę kotła.
Automatyczny cykl pracy na pelleciesterowanie podajnikiem, wentylatorem i zapalarką; regulator prowadzi rozpalanie, pracę, nadzór, wygaszanie i postój oraz rozpoznaje pracę palnika na podstawie temperatury spalin
Modulacja mocy i kontrola paliwatryb Standardowy lub FuzzyLogic, konfiguracja poziomów mocy, test wydajności podajnika, napełnianie podajnika i obsługa wskazania poziomu pelletu
CO, CWU, mieszacze i funkcje instalacjisterowanie pompami, zasobnikiem CWU i obiegami mieszaczowymi; regulator może również obsługiwać bufor, sterowanie pogodowe i dodatkowe obiegi po zastosowaniu odpowiednich modułów
Diagnostyka dla instalatorasterowanie ręczne urządzeniami, podgląd temperatur i stanów pracy, test podajnika oraz rozbudowany system alarmów ułatwiają uruchomienie i diagnostykę układu
Ważne przy uruchomieniuParametry sterownika są dobierane do konkretnej mocy QMPELL EVONajważniejsze nastawy dotyczą rozpalania, pracy i wygaszania. Konfiguracja producenta powinna pozostać zgodna z danym wariantem kotła i palnika, a zmiany parametrów serwisowych powinny wykonywać osoby znające dokumentację regulatora.
08Sterownik kotła
REGULATORecoMAXX 920P1 TOUCH
AUTOMATYKASterownik marki PLUM
Funkcje internetowe, panele pokojowe i część dodatkowych obiegów wymagają odpowiednich modułów lub czujników.
Standard / FuzzyLogicdwa tryby regulacji mocy
ecoNET300*econet24 + sterowanie online
eSTER / ecoSTER*panele i termostaty pokojowe
Gwarancja i warunki ochrony · 09
Gwarancja
QMPELL EVO
Warunki gwarancji są proste: urządzenie należy zarejestrować w Panelu Klienta PEREKO, zgłosić pierwsze DARMOWE uruchomienie oraz wykonywać wymagane przeglądy gwarancyjne.
60
BEZWARUNKOWA GWARANCJA60 miesięcy na szczelność wymiennikaNajważniejszy okres ochrony QMPELL EVO — mocno i jednoznacznie zapisany w warunkach gwarancji.
* Dla pozycji objętych warunkiem przeglądowym: przegląd gwarancyjny po pierwszym roku użytkowania, a następnie corocznie — w terminach i liczbie zgodnej z Książką Gwarancyjną, licząc od daty zakupu.
Jak utrzymać warunki gwarancyjneZarejestruj urządzenie na klient.pereko.pl i zgłoś pierwsze DARMOWE uruchomieniePrzegląd gwarancyjny jest wymagany do utrzymania warunków gwarancji: pierwszy po pierwszym roku użytkowania, licząc od daty zakupu, a kolejne zgodnie z harmonogramem Książki Gwarancyjnej. Otwórz Panel Klienta
09Gwarancja producenta
Pobierz Książkę Gwarancyjnąpełny dokument PDF
Panel Klientarejestracja + zgłoszenia
Przegląd gwarancyjnywymagany po 1. roku
Serwis i aktywacja gwarancji · 10

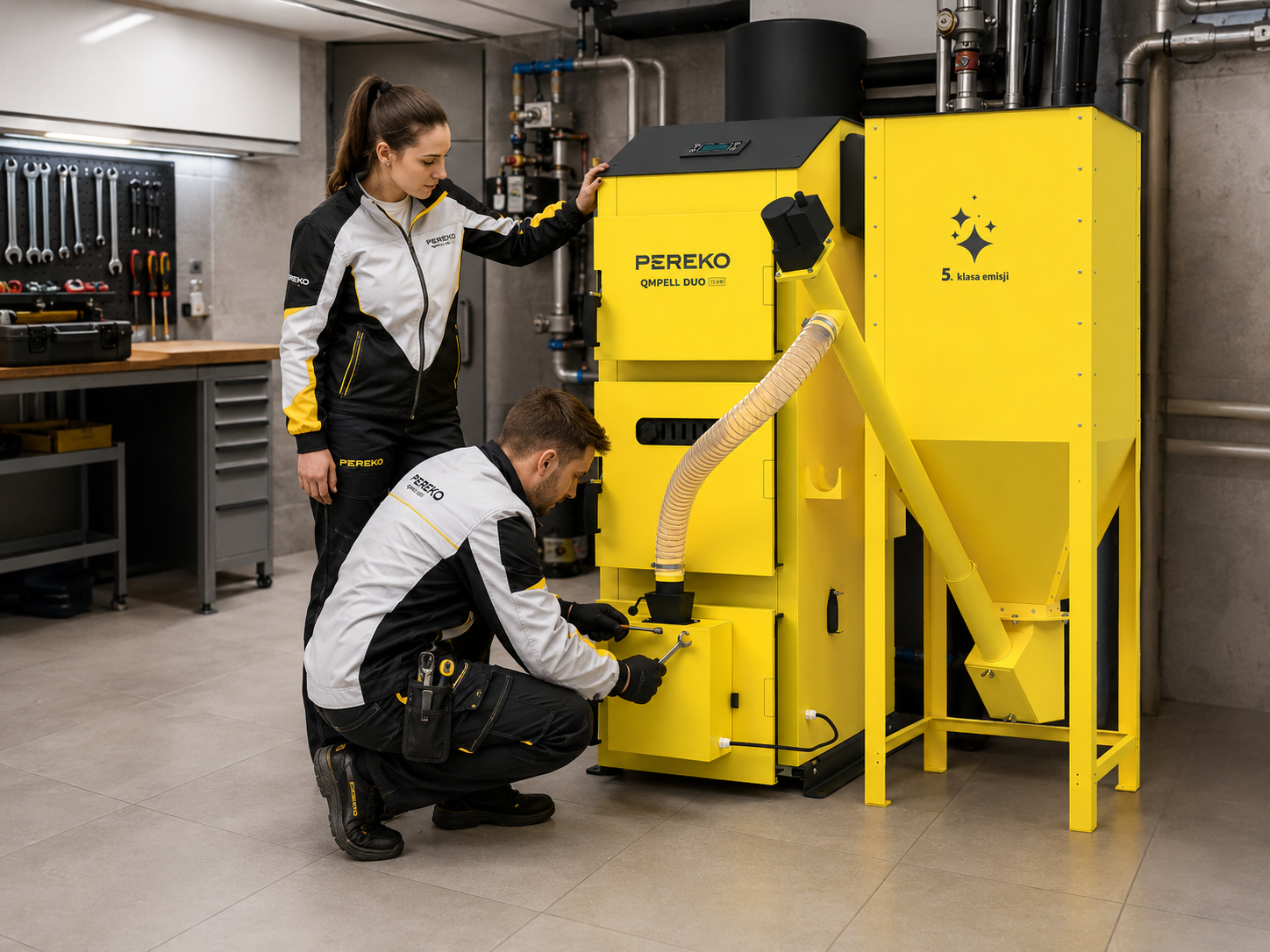

Pierwsze DARMOWE uruchomienie
0 zł. Bezpłatnie.
Pierwsze DARMOWE uruchomienie to kontrola gotowego kotła i instalacji przez Autoryzowany Serwis PEREKO. Serwisant nie wykonuje montażu — sprawdza jego poprawność, weryfikuje ustawienia i optymalizuje pracę systemu.
Kocioł ma być zamontowany i gotowy do pracyserwisant kontroluje wykonany montaż, instalację hydrauliczną i przygotowanie urządzenia do bezpiecznej eksploatacji
Zgłoszenie DARMOWEJ usługi w Panelu Klientapo rejestracji urządzenia klient zgłasza pierwsze DARMOWE uruchomienie; Autoryzowany Serwisant PEREKO kontaktuje się w celu ustalenia wizyty
Kontrola i ustawienie parametrów pracysprawdzenie zgodności instalacji z wytycznymi producenta, kontrola ustawień oraz optymalizacja pracy kotła i instalacji
Cyfrowe potwierdzenie DARMOWEJ usługiprotokół wykonanych czynności i cyfrowe świadectwo potwierdzające pierwsze DARMOWE uruchomienie trafiają do Panelu Klienta
0zł
PIERWSZE DARMOWE URUCHOMIENIE100% bezpłatnie — bez kosztu dojazdu i pracy serwisantaTo wymagany element procedury gwarancyjnej PEREKO. Zobacz zasady pierwszego DARMOWEGO uruchomienia
10Autoryzowany Serwis PEREKO
PIERWSZE DARMOWE URUCHOMIENIE0 złBEZPŁATNE
WARUNEK GWARANCJIKontrola. Ustawienie.
Kontrola. Ustawienie.
Potwierdzenie.
Autoryzowany Serwis PEREKO sprawdza urządzenie i instalację, ustawia parametry pracy oraz dokumentuje wykonanie pierwszego DARMOWEGO uruchomienia.
Zasady DARMOWEJ usługipereko.pl / DARMOWE uruchomienie
Kontrola montażuurządzenie + instalacja
ŚwiadectwoPDF w Panelu Klienta
